工場の生産ラインや巨大な設備を眺めていると、必ずと言っていいほど目にする金属製の箱。それが「制御盤」です。普段はあまり意識されることのない存在ですが、実は現代の産業オートメーションを根底から支える、まさに「機械の頭脳であり、心臓部」とも言える重要な装置なのです 。
「でも、技術が進んだ今、あんな大きな箱は本当に必要なの？」「もっとスマートな技術に置き換わらないの？」
そんな疑問をお持ちの方も多いのではないでしょうか。
この記事では、そんな制御盤の知られざる世界について、以下の点を中心に深く掘り下げていきます。
- 制御盤の3つの重要な役割：なぜ「ただの箱」ではないのか？
- なくならない本当の理由：技術と法律がその存在を必須とする背景
- 市場の成長と進化：AI・IoTで「スマート化」する制御盤の今
- 未来のカタチ：「キャビネットフリー」は制御盤をなくすのか？
この記事を読めば、制御盤の過去から未来まで、そのすべてがわかります。
- 某電機メーカーエンジニア
- エンジニア歴10年以上
1. 制御盤の基本：3つの役割を担う「工場の守護神」
制御盤の役割は、単に機械を動かすだけではありません。それは「制御」「保護」「安全」という、工場の安定稼働に不可欠な3つの要素を統合したシステムです 。
役割①：制御（機械の頭脳）
制御盤は、機械がプログラムされた通りに正確かつスムーズに動くための「指令センター」です 。内部にはPLC（プログラマブルロジックコントローラ）やインバータといった電子部品が収められており、モーターの回転速度を調整したり、決められた順序で作業を進めたりと、複雑な動作を精密にコントロールします 。
役割②：保護（機械の要塞）
工場内は、粉塵、金属の削りカス、油、湿気、高温など、デリケートな電子部品にとっては非常に過酷な環境です 。制御盤の堅牢な筐体（箱）は、これらの外部の脅威から内部の高価で繊細な部品群を守る「
要塞」の役割を果たします 。冷却ファンやエアコンが内蔵されているものもあり、熱による故障も防ぎます 。
役割③：安全（人と設備を守る保護者）
最も重要なのが、人と設備の安全を守る役割です。制御盤の内部には、過剰な電流が流れた際に電気を遮断するブレーカーや、漏電を防ぐ仕組みが組み込まれています 。これにより、感電や火災といった重大な事故を未然に防ぎます 。また、鍵付きの扉は、資格のない作業者が危険な高電圧部分に触れることを防ぐ役割も担っています。
2. なぜ必要？歴史と「国際規格」が示す、なくならない理由
「PLCのような頭脳が小型化したなら、大きな箱は不要になるのでは？」と考えるのは自然なことです。しかし、制御盤が今なお不可欠である理由は、その進化の歴史と、特に海外ビジネスにおいて避けては通れない「安全規格」にあります。
PLCの登場で役割が変化
かつて、機械の制御は「リレー」という部品を物理的に大量に配線して行っていました。そのため、制御盤は文字通り「配線を収めるための巨大な箱」でした 。その後、PLCが登場し、複雑なリレー回路をソフトウェアに置き換えることで、制御盤の省スペース化が実現しました 。
しかし、これにより制御盤の重要性が低下したわけではありません。むしろ、より高度で高価になった「頭脳（PLC）」を、工場の過酷な環境や電気的なトラブルからより確実に保護する必要性が高まったのです。
【最重要】グローバルビジネスの必須条件「安全規格」
制御盤が必要不可欠である最大の理由は、国際的な安全規格の存在です。特に、機械を北米やヨーロッパへ輸出する場合、現地の安全規格への適合が法律で義務付けられています。
- 北米向け（UL規格）: アメリカやカナダでは、UL 508Aという産業用制御盤の規格への準拠が求められます 。この規格は、部品の選定から配線の方法、筐体の構造に至るまで、火災や感電を防ぐための非常に詳細なルールを定めており、物理的な「制御盤」の存在を前提としています 。
- 欧州向け（CEマーキング）: EU圏内で製品を販売するには、CEマークの表示が必須です 。これは、製品がEUの安全・健康・環境保護に関する指令（機械指令、低電圧指令など）を満たしていることを示すもので、これらの指令に適合するためには、多くの場合、国際規格である IEC 60204-1やIEC 61439に準拠する必要があります 。これらの規格もまた、制御盤という筐体に部品が収められていることを前提に設計・試験方法を規定しています。
つまり、グローバル市場でビジネスを行う以上、これらの規格に準拠した「制御盤」は、技術的な選択肢というよりも、法的に必須のソリューションなのです。
3. 制御盤市場の今と未来：スマート化で成長は加速する
制御盤市場は、決して成熟しきった斜陽産業ではありません。むしろ、世界的なファクトリーオートメーション（FA）化の波に乗り、力強く成長を続けています。
市場調査によると、世界の産業用制御盤市場は年平均8%前後の成長率で拡大し、2030年代前半には現在の2倍近い市場規模に達すると予測されています 。
この成長を牽引しているのが、インダストリー4.0やスマートファクトリーの流れを汲んだ「スマート制御盤」への進化です 。
従来の制御盤が単なる「指令センター」だったのに対し、スマート制御盤はIoTやAI技術を搭載し、以下のような付加価値を提供します 。
- 予知保全: センサーデータをAIが分析し、部品の故障を事前に予測。突然のダウンタイムを防ぎます。
- エネルギー最適化: 電力消費をリアルタイムで監視・制御し、工場の省エネに貢献します。
- サイバーセキュリティ強化: ネットワークに接続されることで高まるサイバー攻撃のリスクからシステムを保護します。
このように、制御盤は単なる「箱」から、データを収集・分析し、工場の生産性向上に貢献する「インテリジェントな情報拠点」へと価値を高めているのです。
4. 未来の制御：代替技術「キャビネットフリー」は制御盤をなくすか？
制御盤の未来を語る上で欠かせないのが、「キャビネットフリー（盤レス）」という新しい技術トレンドです。

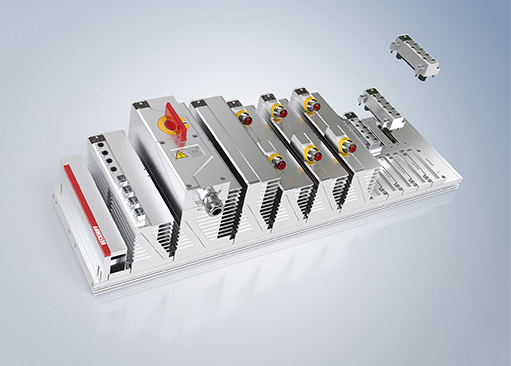

これは、大きな制御盤を設置する代わりに、IP67などの高い防水・防塵性能を持つ制御コンポーネントを、機械のすぐそばに分散して直接取り付けるという考え方です 。
キャビネットフリーのメリット
- 省スペース: 制御盤がなくなるため、工場の床面積を有効活用できる 。
- 設置の簡素化: 複雑な配線作業が減り、設置時間とコストを削減できる 。
- 柔軟性の向上: 機械のモジュール化が容易になり、生産ラインの変更や拡張に柔軟に対応できる 。
この技術は、特に柔軟性が求められる物流や包装、組立ラインなどで採用が進んでいます。
では、いずれすべての制御盤はキャビネットフリーに置き換わるのでしょうか？
答えは「No」です。現状では、大容量のモーターを動かす部品や特殊な安全機器など、キャビネットフリーに対応していないコンポーネントも多く存在します 。また、多数の機器を統合する複雑なシステムや、特に高い保護性能が求められる環境では、依然として従来の制御盤が不可欠です。
未来は、どちらか一方を選ぶ二者択一ではなく、用途に応じて最適な方式を使い分ける「ハイブリッド」な形になると考えられています。高電力部分は小型の制御盤に集約し、末端のI/Oはキャビネットフリーで分散させる、といった構成が一般的になるでしょう 。
まとめ：制御盤は進化し、これからも産業を支え続ける
本記事では、制御盤の必要性について多角的に解説してきました。ポイントをまとめると以下のようになります。
- 実質的に不可欠: 制御盤は「制御・保護・安全」という3つの重要な役割を担っており、現代の工場に欠かせない存在です。
- 法的に必須: 特に海外輸出においては、安全規格が制御盤の存在を前提としているため、事実上、その使用が義務付けられています。
- 市場は成長中: FA化とスマート化の波に乗り、制御盤市場は質的にも量的にも成長を続けています。
- 未来は多様化: 「キャビネットフリー」技術が登場していますが、これは完全な代替ではなく、用途に応じた使い分けやハイブリッド化が進むでしょう。
制御盤は、決して「古い技術」ではありません。時代の要請に合わせてインテリジェンスを高め、その形態を多様化させながら、これからも産業オートメーションの中核として、私たちの生活を支え続けていくことでしょう。
自社の工場の生産性向上やDX（デジタルトランスフォーメーション）を考える上で、その「頭脳」である制御盤のあり方を見直してみてはいかがでしょうか。
