1. はじめに：フィールドバス戦争の終焉とOPC UA FXの登場

長らく産業オートメーションの世界では、EtherCAT、PROFINET、EtherNet/IPといった異なるプロトコルが市場を分断してきました。しかし、OPC Foundationが推進する OPC UA FX (Field eXchange) と TSN (Time-Sensitive Networking) の統合により、ベンダー依存の壁がついに崩れようとしています。

本記事では、多くの組込みエンジニアやシステムアーキテクトが抱く2つの核心的な疑問、「本当に既存の産業用イーサネットと同等の速度が出るのか？」そして「実装には専用チップが必要なのか？」について、技術的なエビデンスに基づいて解説します。

この記事を書いた人

某電機メーカーエンジニア
エンジニア歴10年以上

2. リアルタイム性能評価：既存イーサネット vs OPC UA FX

OPC UA FXの最大の懸念点は、IT系プロトコル由来のオーバーヘッドによる性能不足でした。しかし、最新の実証データは、それが杞憂であることを示しています。

同期精度とジッタ：±100nsの世界

既存のフィールドバス（EtherCATのDistributed Clocksなど）は、1µs未満の同期精度を誇ります。対してOPC UA FXは、IEEE 802.1AS (gPTP) を使用することで、これと同等レベルの 同期精度 ±100ns未満 を実現しています。これにより、多軸同期制御が必要なロボットや印刷機械といったハードリアルタイム領域でも十分通用する性能が確保されています。

サイクルタイム：50µsは実現可能か？

B&R（ABBグループ）などによる大規模なベンダー間相互運用テストにおいて、OPC UA FXは以下のベンチマークを記録しています。

サイクルタイム: 50µs（200ノード規模）
通信帯域: ギガビット（1Gbps）以上をネイティブサポート

これは、従来のPROFINET IRTやEtherNet/IPの一般的な運用サイクル（250µs〜1ms）を凌駕し、最速クラスのEtherCATに肉薄する数値です。

EtherCATとの決定的なアーキテクチャの違い

ただし、技術的な「得意分野」には違いがあります。

EtherCAT (Summation Frame方式): 1つのフレームが全スレーブを通過し、通過中にデータを書き換える「オンザフライ方式」。極小データ（数ビット〜数バイト）の超高速I/O制御においては、プロトコルオーバーヘッドが極小であり、依然として最強の効率を誇ります。

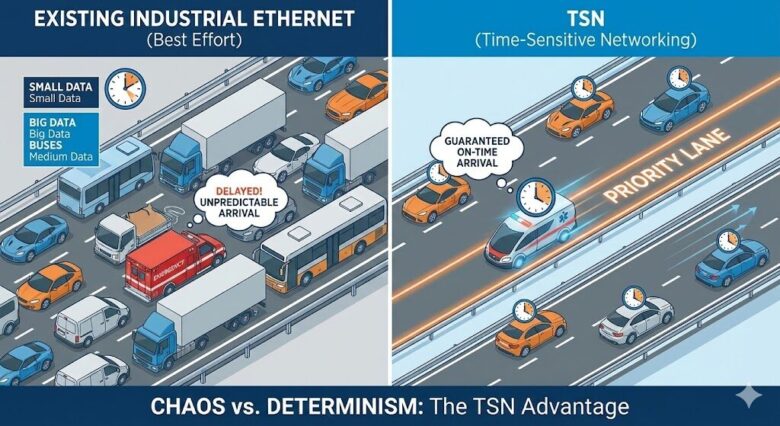

OPC UA FX over TSN (Switched Ethernet方式): スイッチングハブを介してパケット交換を行います。IP/UDPヘッダーを持つため、EtherCATに比べるとパケットサイズは大きくなりますが、「帯域幅（Gbpsクラス）」と「ITトラフィックとの混在能力」 で圧倒的に勝ります。

結論： 特殊な超高速サンプリング（10µs以下）を除き、95%以上の産業アプリケーションにおいて、OPC UA FXは既存フィールドバスと同等以上の性能を発揮します。

3. 実装の真実：ソフトスタックだけで動くのか？

「OPC UA FXを実装するには、専用のICが必要なのか？それともLinuxなどのソフトスタックだけでいいのか？」この問いに対するエンジニア向けの回答は、**「通信はソフトでできるが、リアルタイム保証にはハードウェアが必須」**です。

「機能」はソフト、「性能」はハード

OPC UA FXの通信プロトコル（PubSub over UDP）自体は、open62541やUnified AutomationなどのSDKを用いれば、標準的なLinuxやWindows上のソフトウェアだけで実装可能です。しかし、これではOSの割り込み遅延やジッタの影響を受け、産業グレードの決定論的動作（Determinism）は保証できません。

なぜTSN対応イーサネットコントローラが必須なのか

OPC UA FXが定義する「リアルタイム性」を実現するには、以下のIEEE 802.1 TSN規格を**ハードウェア（MAC層）**で処理する必要があります。

IEEE 802.1AS (gPTP): ソフトウェアによる打刻では精度が出ないため、PHY/MACレベルでのハードウェアタイムスタンプが必要です。
IEEE 802.1Qbv (Time Aware Shaper): 50µsサイクルのうち「この数µsだけゲートを開ける」といった精密な制御は、汎用OSのスケジューラでは不可能です。
IEEE 802.1Qbu (Frame Preemption): 巨大なパケットを中断して優先パケットを割り込ませる処理は、MACハードウェアの機能です。

「専用ASIC」から「汎用TSNシリコン」へのパラダイムシフト

ここが従来のフィールドバスとの最大の違いです。 EtherCATなどは、特定のライセンスに基づいた**「専用ASIC（または専用IP）」**が必要でした。

対して、OPC UA FXに必要なのは**「TSN機能を搭載した標準イーサネットコントローラ（MAC）」**です。これらはIntel (I225/I226)、Texas Instruments (Sitara AM64x)、NXP (i.MX RT1180)、Renesas (RZ/Nシリーズ) などから、汎用品（COTS: Commercial Off-The-Shelf）として供給されています。

つまり、「専用IC（独自仕様チップ）」は不要ですが、「TSN対応と明記された最新のマイコン/プロセッサ」の選定は必須となります。レガシーなMACしか持たないマイコンでは、OPC UA FXの真価を発揮できません。

4. エンジニアが選択すべき導入戦略

現状、OPC UA FXは Controller-to-Controller (C2C) 通信から普及が始まっています。異なるメーカーのPLC同士を繋ぐバックボーンとして、リアルタイム性を維持しながらデータ連携を行う用途です。

次に Controller-to-Device (C2D) へと移行が進みますが、ここで重要になるのが前述のTSN対応マイコンの普及です。コストダウンが進むにつれ、リモートI/OやサーボアンプもOPC UA FXネイティブになっていくでしょう。

開発者への提言: 新規設計を行う場合、今あえてレガシーなフィールドバス専用チップを選ぶメリットは薄れつつあります。TSN対応の汎用プロセッサを選定しておけば、ソフトウェアの書き換えだけでPROFINET over TSNやCC-Link IE TSN、そしてOPC UA FXのすべてに対応できる「マルチプロトコル対応ハードウェア」を設計できるからです。

5. まとめ

リアルタイム性能: サイクル50µs、ジッタ±100nsを実現。既存の産業用イーサネットと遜色ない（むしろ帯域幅では勝る）性能を持つ。
実装要件: 通信自体はソフトで可能だが、リアルタイム性を担保するにはTSN対応のMAC（ハードウェア）が必須。
ハードウェアの選び方: 特定ベンダーの独自ASICではなく、Intel, TI, NXP, Renesas等の「TSN対応汎用プロセッサ」を選定するのが正解。

産業ネットワークは「つなぐための苦労」から解放され、「データ活用のための基盤」へと進化しています。OPC UA FXはその中心となる技術です。
